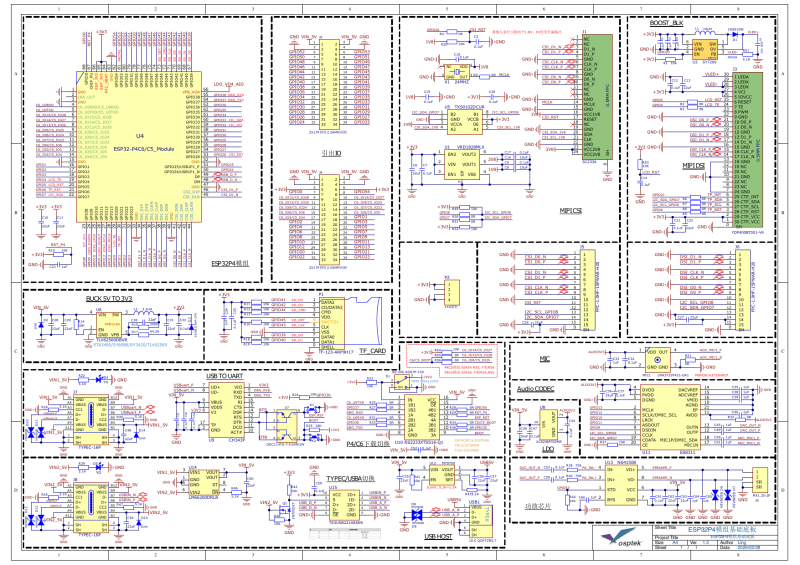

ESP32-P4-Module (esp32-p4c5miniboard)
ESP32-P4-Module 是一款高性能、多功能的嵌入式核心系统模块。其设计核心为 ESP32P4C6/ESP32P4C5 核心板。
本模块提供了极其丰富的外设接口与功能单元，包括摄像头、显示屏、音频、USB 以及多种电源保护电路，专为需要复杂人机交互、多媒体处理、多协议无线连接和高速数据通信的先进物联网应用而设计。它极大地简化了产品开发流程，为 AIoT（人工智能物联网）、多媒体处理、工业控制及复杂人机交互应用提供了一个高度集成、稳定可靠的开发平台。
功能特性
搭载 RISC-V 32 位双核与单核处理器的高性能 MCU
- 128 KB HP ROM, 16 KB LP ROM，768 KB HP L2MEM，32 KB LP SRAM，8 KB TCM
- 强大的图像与语音处理能力，图像与语音处理接口包括 JPEG 编解码器、像素处理加速器(PPA)、图像信号处理器(ISP)、H264 视频编码器。
- 芯片封装内叠封 32 MB PSRAM，封装外集成 16MB 串行 Flash
- 板上引出 2*2*17 个引脚，引出 ESP32-P4 的 55 个剩余可编程 GPIO，并引出 ESP32-C6/ESP32-C5 的 9 个 GPIO
- 安全机制：安全启动、Flash 加密、硬件加密加速器和硬件随机数生成器。同时还支持硬件访问保护，可实现访问权限管理(APM)和权限分离。
核心配置
| 类别 | 组件 | 功能描述 |
|---|---|---|
| 主控制器 | ESP32P4C6/C5 核心板 | ESP32-P4：高性能 Xtensa® 或 RISC-V 应用处理器，主频高达 400 MHz，集成丰富外设。ESP32-C6/C5：支持 Wi-Fi 6、Bluetooth 5.0 (LE) 等的无线协处理器。 |
| USB 系统 | TS3USB221ARSER | 高速 USB 2.0 (480 Mbps) 1:2 多路复用器，用于在 Type-C 和 USB-A 接口之间切换。 |
| 音频系统 | ES8311、NS4150、LMA3729T421-OA1 | ES8311：低功耗、高性能单声道音频编解码器。NS4150：3W 功率放大器。LMA3729T421-OA1：硅基麦克风。 |
| 显示系统 | SY7200 | 高效率屏幕背光升压芯片，为 DSI 显示屏提供恒流驱动。 |
| 电源管理 | LM66200DRLR、MT9700 | LM66200DRLR：双路理想二极管。MT9700：可调限流功率分配开关。 |
| 接口 | CSI/DSI | 正面：CSI 摄像头接口（24P 0.5MM）、DSI 显示屏接口（30P 0.5MM）。背面：MIPI-CSI (15P 1.0MM)、MIPI-DSI (15P 1.0MM)。 |
开发与调试
- 软件设置：使用 Visual Studio Code，ESP-IDF 进行设置，固件下载可使用 flash_download_tool。
- 串口调试：通过板载的 USB TO TTL 接口（CH343）连接电脑。
- 固件下载：通过 RS2233 模拟开关，可分别选择对 ESP32-P4 或 ESP32-C6/C5 核心进行固件烧录。
